伺服馬達驅動器專用老化柜
可程式恒溫老化測試系統

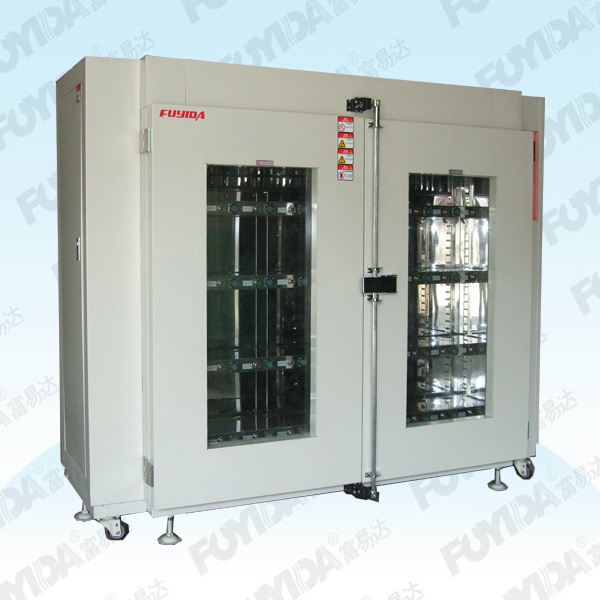

伺服馬達驅動器老化柜：
1、基本思路：設計可程式運行的恒溫老化柜，連接端子和老化負載。
2、老化托盤：設計托盤4層，層高340mm。
3、老化數量：每層放置驅動器10PCS，4層共40PCS;
4、連接端子：一端用航空插頭，美觀耐用。驅動器信號線和電源線的另外一端與老化負載（這里的老化負載直接采用伺服馬達）的連接采用5pin的專用端子連接。
技術規格書（型號：ORT1260）
1. 伺服馬達驅動器老化柜技術參數：
1.1 溫度范圍：室溫 ~ +100℃；
1.2 溫度波動：±0.5℃；
1.3 溫度偏差：≤±5℃；
1.4 有效體積：1267L；
1.5 內部尺寸：450㎜×1600 mm×1320mm，深×寬×高；
1.6 外型尺寸：780 mm×2100 mm×1850mm，深×寬×高；
1.7 門洞尺寸：740×1500 m ，寬×高；（雙開門）；
1.8 觀 察 窗：位于門上，大視窗；㎡.8*1.8hi
1.9 加熱方式：專用不銹鋼電加熱器（帶散熱鋁翅片）；
1.10 加熱功率：6KW；
1.11 升溫速度：室溫到100℃，在30min以內；
1.12 安裝電源：380V；50 Hz；
2. 伺服馬達驅動器老化柜安全保護系統：
2.1 漏電保護：采用帶漏電保護空氣開關；
2.2 風機故障報警保護：具鼓風機電流過載保護功能；
2.3 超溫報警保護：獨立于工作室主控制儀的超溫保護系統一套。
2.4 加熱器過溫保護：對加熱器自身進行保護，防止加熱器因不受控制而燒毀；
3． 伺服馬達驅動器老化柜功能介紹及用料說明：
3.1 風道系統：加熱風機及風道系統安裝于老化柜后部，由循環風系統及過熱排風系統組成，室內循環風經加熱器加熱后由送風機經風口送回室內，反復循環，使箱間溫度維持在設定范圍。當箱間溫度超過報警設定值時，排風機啟動，抽走室內過熱氣體，同時室外冷空氣進入箱內與熱空氣混合，使箱間溫度回復正常。
3.2 控制系統：程序控制器，能進行斜坡測試，程序8組，每組8段。進口高精度微電腦PID溫度控制器，LED顯示，PID調節，固態繼電器輸出，控制精度0.1。老化箱的控制系統采用了兩級PID調節加熱量，實現對箱間溫度的精確控制。控制系統還設定了各種保護功能，完善的保護功能確保了老化箱能長期穩定無故障運行。
3.3 箱體：總體采用鈑金制作結構，負載部分（馬達）還是分兩邊擺放。
外殼材料：采用冷軋鋼板，表面靜電噴涂；
內膽材料：采用鏡面不銹鋼材料，氬弧焊制作；
試品層架：采用不銹鋼方通和扁通制作；
線槽材料：采用不銹鋼材料制作；
電機架子：角鐵和方通制作，表面噴粉處理；
3.4 鼓風電機：安裝在頂部，專用長軸馬達；
4、伺服馬達驅動器老化柜的老化負載
4.1 用60W的調速馬達直接作為負載，使伺服馬達驅動器帶載運行老化，提高驅動器的可靠性，保證伺服馬達驅動器的長期有效正常工作。
伺服馬達驅動器老化柜連接端子
載.jpg)
伺服馬達驅動器老化柜負載

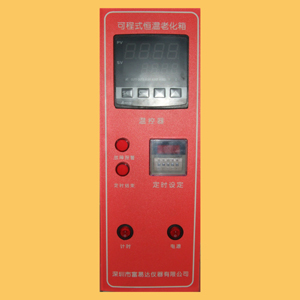

伺服馬達驅動器老化柜溫度控制面板
